A placa microcontroladora Arduino Mega 2560 Rev3, construída em torno do microcontrolador ATmega2560, foi introduzida no mercado em 2010. Desde seu lançamento, ela se consolidou como uma das placas preferidas por criadores, entusiastas, estudantes e especialistas das áreas de eletrônica, robótica e engenharia.
Especificações Técnicas em Destaque:
- 54 portas digitais (I/O), sendo que 14 delas podem operar como saídas PWM.
- 16 portas de entrada analógica.
- 4 interfaces UART para comunicação serial via hardware.
- Oscilador a cristal de quartzo com frequência de 16 MHz.
- Porta USB (Tipo B) utilizada tanto para alimentação quanto para o envio de códigos.
- Entrada de alimentação (Jack) para fontes de energia externas.
- Conector ICSP, que permite a programação do microcontrolador por meio de um gravador externo.
- Botão de reinicialização integrado.
Principais Aplicações:
- Robótica e Automação
- Controle de Processos Industriais
- Automação Residencial (Domótica)
- Projetos Eletrônicos Diversos (DIY)
Um dos grandes trunfos do Arduino Mega 2560 é sua retrocompatibilidade com a vasta maioria dos “shields” (módulos de expansão) desenvolvidos para modelos anteriores, como o Duemilanove e o Diecimila. Isso confere à placa uma enorme versatilidade e simplifica a expansão de suas funcionalidades. Tanto que o Arduino Uno também segue seu exemplo.
Além disso, a placa se destaca por sua grande quantidade de pinos de entrada e saída, tanto digitais quanto analógicos, e pelo suporte a múltiplas portas seriais. Essas características a tornam a escolha ideal para projetos complexos que demandam um elevado número de conexões com sensores, atuadores e outros periféricos.
Arduino Mega Pinout – Especificações
Vamos detalhar todas as especificações da placa Arduino Mega 2560 Rev3. Veja na sequência todos os detalhes.
Plataforma Arduino Mega
Fabricação | Arduino |
Processador | ATmega2560 |
Família do processador | AVR |
Velocidade de clock | 16 MHz |
Memória Flash | 256 KB |
SRAM | 8 KB |
EEPROM | 4 KB |
Pinos I/O – Arduino Mega Pinout
Veja as características de pinos e quais pinos estão disponíveis para uso.
Pinos digitais | 54 |
Entrada analógica | 16 |
PWM | 15 |
Resolução ADC | 1024 |
Interrupções | 6 pinos – 20 e 21 não estão disponíveis para uso de interrupções enquanto são usados para comunicação I2C |
Veja disposição de cada pino na placa Arduino Mega:

Alimentação Arduino Mega
Tensão | 7-12 V |
Tensão de saída I/O | 5 V |
Corrente de saída I/O | 20 mA |
Protocolo de Comunicação Arduino Mega
I2C | 1x |
SPI | 2x – 1 do ATMEGA16U2 e 1 do ATMEGA2560 |
UART | 4x |
Conectividade Arduino Mega
USB Tipo B | 1x |
Watchdog Timer | 1 |
Dimensões Arduino Mega
Largura | 53,3 mm |
Comprimento | 101,52 mm |
Peso | 37 gramas |
Componentes e pinos do Arduino Mega Pinout

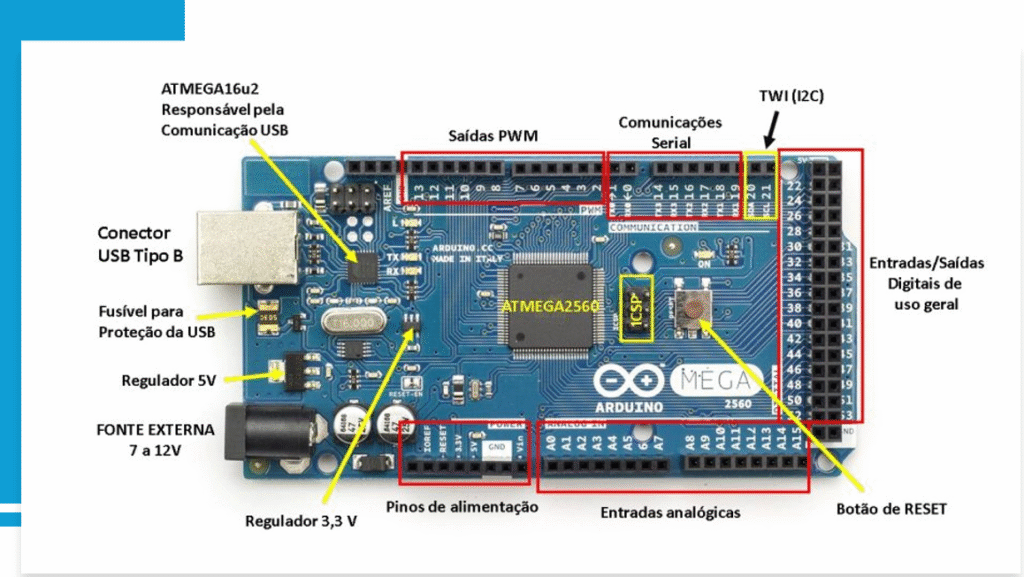

O Arduino Mega 2560 Rev3 é uma placa de desenvolvimento de dimensões generosas, repleta de recursos e componentes. A seguir, detalhamos os conectores e elementos mais importantes que você precisa conhecer:
- Dimensões Físicas: A placa possui um tamanho de 101,52 mm por 53,3 mm.
- Pinos de Entrada/Saída (I/O) Digitais: A placa oferece um total de 54 pinos digitais. Eles são multifuncionais, servindo para ler o estado de sensores, acionar LEDs ou estabelecer comunicação com outros dispositivos. Deste conjunto, 15 pinos podem ser configurados como saídas PWM (Modulação por Largura de Pulso), permitindo o controle preciso do brilho de LEDs ou da velocidade de motores, por exemplo.
- Pinos de Entrada Analógica: Estão disponíveis 16 pinos dedicados à leitura de sinais analógicos, ideais para a interface com sensores que não trabalham com valores digitais, como sensores de temperatura, luminosidade (LDRs) e potenciômetros.
- Pinos de Alimentação: O Mega 2560 disponibiliza diversos pinos para gerenciamento de energia. Isso inclui saídas de 3,3V e 5V, úteis para alimentar sensores e outros módulos externos. Há também o pino VIN, que serve como entrada de tensão para a placa quando se utiliza uma fonte de alimentação externa.
- Botão de Reset: Este botão permite reiniciar a execução do código no microcontrolador. Também pode ser utilizado para forçar a entrada no modo “bootloader”, facilitando o processo de envio de um novo “sketch” (código) para a placa.
- Conector ICSP (In-Circuit Serial Programming): Este conector é projetado para a programação direta do microcontrolador utilizando um programador externo, uma funcionalidade avançada para desenvolvimento ou recuperação da placa.
- Conector USB: A placa vem equipada com um conector USB Tipo B. Ele possui dupla função: serve como interface para programar a placa e também como uma fonte de alimentação de 5V.
- Entrada de Alimentação (Jack): Para projetos que demandam mais corrente, a placa inclui um conector de alimentação tipo “jack” de 2,1 mm (pino central positivo). Nele, pode-se conectar uma fonte externa, como baterias ou adaptadores de tomada.
- LEDs Indicadores: Diversos LEDs estão integrados à placa para fornecer feedback visual. Há um LED que indica se a placa está ligada (Power), um LED conectado diretamente ao pino 13 (útil para testes rápidos), e os LEDs RX e TX, que piscam para indicar a transmissão e recepção de dados pela porta serial.

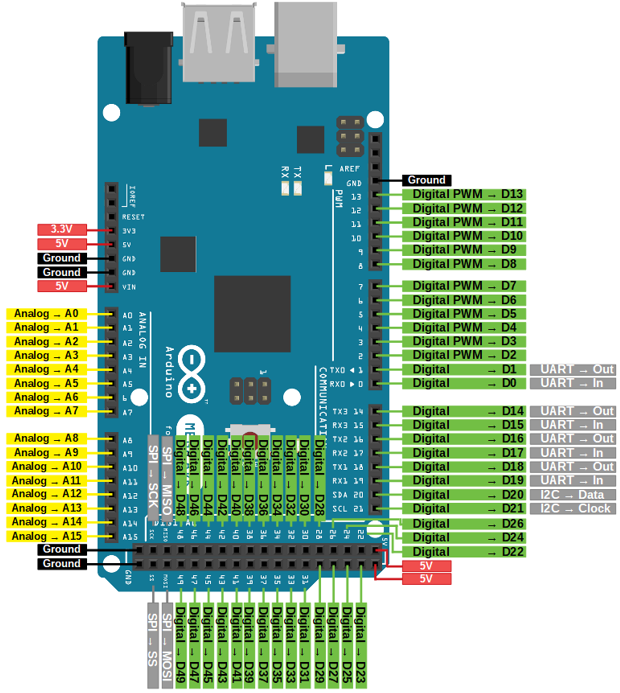

Veja a disposição real de todos os pinos da placa Arduino Mega:

Ligando o Arduino Mega
Existem diversas maneiras de alimentar o Arduino Mega 2560 Rev3, e a escolha ideal dependerá das necessidades específicas de cada projeto. Abaixo, exploramos as opções disponíveis:
- Via Porta USB: Esta é a forma mais prática para projetos que permanecem conectados a um computador. A própria conexão USB que envia o código também fornece a energia necessária para a placa operar.
- Fonte de Alimentação Externa (via Jack): Para autonomia ou maior consumo de energia, pode-se usar uma fonte externa (como baterias ou adaptadores de tomada) conectada diretamente na entrada “jack”. A tensão de entrada recomendada para esta conexão varia de 7 a 12 Volts (DC).
- Através do Pino VIN: É possível alimentar a placa diretamente pelo pino VIN (Tensão de Entrada). Esta opção também exige uma fonte de tensão na faixa de 7 a 12 Volts e é frequentemente utilizada em projetos com “shields” que gerenciam a alimentação.
- Pelos Pinos de 3,3V ou 5V (Não Recomendado): Embora seja tecnicamente possível alimentar a placa aplicando uma tensão regulada diretamente nos pinos de 3,3V ou 5V, esta prática não é recomendada. Ela ignora o regulador de tensão e outros circuitos de proteção da placa, aumentando significativamente o risco de danos permanentes ao microcontrolador.
Pontos de Atenção
É crucial observar que, ao optar por uma fonte externa (via Jack ou pino VIN), a tensão deve se manter estritamente entre 7 e 12V. Tensões superiores a 12V podem sobrecarregar o regulador de tensão e danificar a placa. Adicionalmente, a corrente máxima que a placa pode gerenciar é de 1A.
Vale ressaltar que a função do regulador de tensão integrado é justamente converter a voltagem de entrada (de 7 a 12V) para os níveis de 5V e 3,3V, que são as tensões de trabalho utilizadas pelo microcontrolador e pelos demais componentes da placa.
Detalhes dos Pinouts
O cérebro do Arduino Mega 2560 Rev3 é o microcontrolador ATmega2560. Este poderoso componente oferece um vasto conjunto de periféricos internos que permitem a interação com o mundo exterior. Vamos conhecer os mais importantes:
- Conversor Analógico-Digital (ADC): O ATmega2560 é equipado com um ADC de 10 bits. Sua função é traduzir sinais analógicos contínuos, como os provenientes de sensores, em valores digitais que o microcontrolador possa processar.
- Temporizadores (Timers): O microcontrolador integra múltiplos temporizadores (timers/counters) de 8 e 16 bits, muitos com capacidade de gerar sinais PWM. Suas aplicações são diversas, desde o controle preciso da velocidade de motores até a geração de sinais para modular a intensidade de LEDs.
- Timer de Vigilância (Watchdog Timer): Este é um recurso de segurança fundamental. O Watchdog Timer é um temporizador especial que pode ser configurado para reiniciar o microcontrolador automaticamente caso o software trave ou apresente um comportamento inesperado, garantindo a confiabilidade do sistema.
- Interrupções Externas: O processador possui 6 pinos que podem ser configurados como interrupções. Eles permitem que o microcontrolador pause sua tarefa atual para responder imediatamente a um evento externo importante, como o acionamento de um botão ou um dado crítico de um sensor, otimizando o processamento.
- Protocolos de Comunicação: O ATmega2560 oferece suporte nativo aos principais protocolos de comunicação serial: UART, I2C e SPI. Isso facilita enormemente a troca de dados com uma infinidade de outros dispositivos, como sensores digitais, módulos de rádio e outros microcontroladores.
- PWM (Modulação por Largura de Pulso): Das 54 portas de I/O, 15 possuem a capacidade de gerar sinais PWM. Esta funcionalidade é essencial para controlar a potência entregue a dispositivos, permitindo, por exemplo, variar a intensidade de luz de um LED ou a velocidade de rotação de um motor.
- Acesso à Memória Externa: O microcontrolador dispõe de uma Interface de Memória Externa (EMI). Este recurso avançado permite que ele se comunique diretamente com dispositivos de memória externos, como chips de EEPROM, Flash ou SRAM, expandindo drasticamente a capacidade de armazenamento de dados do projeto.
Programando o Arduino Mega
Programar o Arduino Mega é um processo bastante acessível, graças à variedade de Ferramentas e Ambientes de Desenvolvimento Integrado (IDEs) disponíveis para essa finalidade.
- Arduino IDE: Sem dúvida, é o ambiente de programação mais popular e utilizado. Trata-se de um software gratuito e de código aberto, disponível no site oficial do Arduino. Ele simplifica o desenvolvimento e é compatível com linguagens como C e C++.
- Atmel Studio (atualmente Microchip Studio): Para um desenvolvimento mais profissional, o Atmel Studio é uma escolha robusta. Desenvolvido pela própria fabricante do microcontrolador, este software proprietário oferece ferramentas avançadas de depuração (debugging), programação e análise de dispositivos.
- AVRDUDE: Esta é uma poderosa ferramenta de linha de comando para programar microcontroladores AVR. Embora não seja um ambiente visual, é extremamente útil para usuários avançados que preferem ou necessitam automatizar processos de gravação via scripts, suportando diversos métodos como JTAG, ISP e PDI.
- PlatformIO: Integrado principalmente ao editor Visual Studio Code, o PlatformIO é um ecossistema de desenvolvimento extremamente popular. Sua grande vantagem é permitir que o desenvolvedor compile o mesmo código para diferentes placas e plataformas sem sair do mesmo ambiente, o que o torna uma ferramenta versátil e poderosa, compatível com o Arduino Mega 2560.
- Arduino Web Editor: Para quem busca simplicidade e mobilidade, o Editor Web do Arduino é a solução ideal. Ele permite escrever, compilar e enviar o código para a placa diretamente do seu navegador, sem a necessidade de instalar qualquer software no computador. Todo o seu trabalho fica salvo na sua conta na nuvem Arduino, acessível de qualquer lugar.
Para este exemplo vamos usar a Arduino IDE, então se você ainda não possui o software instalado, realize o download através do link abaixo. Ele está disponível nas versões Windows, MAC OS-X e Linux.

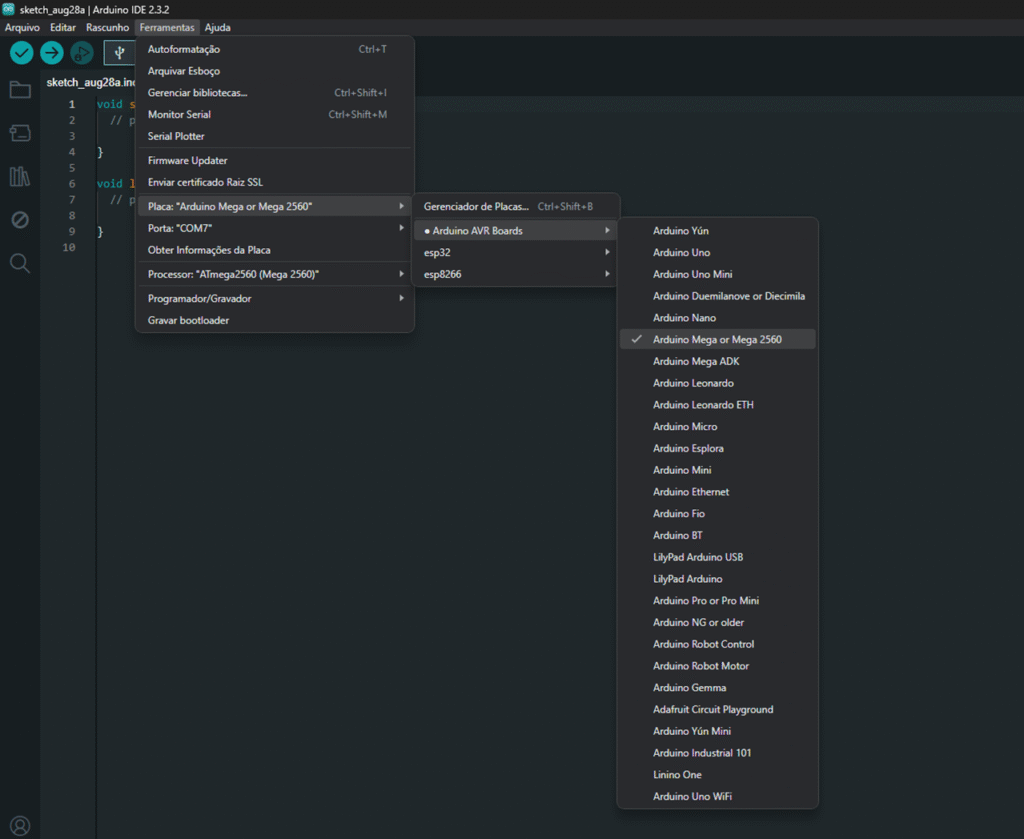

Agora que você já instalou a Arduino IDE, conecte a placa na porta USB do seu PC, selecione a placa Arduino Mega e certifique-se que a IDE reconheceu corretamente a porta serial. Veja na imagem abaixo:

Programa para teste do Arduino Mega
A maneira mais prática de verificar se um Arduino está funcionando é utilizando o exemplo Blink (Piscar) disponível na própria IDE. Esse teste faz com que o LED interno da placa, ligado ao pino digital 13, pisque em um intervalo de 1 segundo (1 Hz), confirmando que a gravação do programa foi realizada com sucesso.
Basta abrir o sketch na Arduino IDE, clicar em Carregar e aguardar alguns instantes até que o código seja gravado. Se tudo estiver certo, o LED amarelo começará a piscar regularmente.
#define LED_D13 13 // led integrado na placa - pino D13
void setup()
{
pinMode(LED_D13, OUTPUT); // configura pino Led_D13 como saída
}
void loop()
{
digitalWrite(LED_D13, HIGH); // liga o Led
delay(1000); // aguarda um segundo
digitalWrite(LED_D13, LOW); // desliga o Led
delay(1000); // aguarda um segundo
}
Conclusão
Em resumo, o Arduino Mega 2560 se destaca como uma placa microcontroladora excepcionalmente poderosa e versátil. Sua principal vantagem reside na vasta quantidade de pinos de entrada e saída, tanto digitais quanto analógicos, e no suporte a múltiplas portas de comunicação serial.
Essas características a tornam a escolha ideal para projetos de maior complexidade, como em robótica, automação residencial e industrial, onde a conexão com um grande número de sensores e atuadores é fundamental.
Aliada à flexibilidade de programação e à compatibilidade com o ecossistema Arduino, a Mega 2560 continua a ser uma solução robusta e confiável para estudantes, hobbistas e profissionais que precisam levar suas criações a um novo patamar.
