Você já se perguntou como é possível controlar eletronicamente a velocidade de um motor, a luminosidade de uma lâmpada ou até mesmo carregar a bateria de veículos elétricos de forma eficiente? A resposta está em uma técnica amplamente utilizada na eletrônica chamada PWM, ou Modulação por Largura de Pulso (Pulse-Width-Modulation). Ela desempenha um papel essencial no mundo dos circuitos elétricos e eletrônicos, garantindo eficiência energética e versatilidade nos mais variados aplicativos.

Neste artigo, vamos explorar detalhadamente o que é PWM, como ele funciona, suas aplicações práticas e as vantagens que ele oferece. Além disso, vamos abordar exemplos concretos e dicas para quem deseja experimentar o PWM na prática. Continue lendo para descobrir porque o PWM é uma ferramenta indispensável na eletrônica moderna!

O que é PWM?

PWM é a sigla em inglês para “Pulse Width Modulation”, que em português significa “Modulação por Largura de Pulso”. É uma técnica criada com o objetivo de controlar a potência entregue a uma carga elétrica de forma eficiente, ajustando a média de tensão aplicada. Por conta disso, ela substitui métodos antigos e menos eficientes, como o uso de resistências variáveis em série.

A essência do PWM está em variar a largura dos pulsos de um sinal digital de forma cíclica. Embora o sinal só possa estar “alto” (em geral 5V) ou “baixo” (0V), conseguimos “imitar” um sinal analógico, entregando uma tensão média proporcional ao tempo em que o sinal permanece alto. Assim, componentes como motores, LEDs ou mesmo alto-falantes podem ser ajustados sem a necessidade de desperdiçar energia em forma de calor, como ocorre em técnicas resistivas.

Funcionamento do PWM

O funcionamento do PWM pode ser simplificado se imaginarmos uma chave que alterna entre ligada e desligada em alta frequência. Quando a chave está “ligada”, a carga recebe a tensão máxima. Quando está “desligada”, não recebe nenhuma tensão. O segredo está na proporção do tempo em que a chave permanece em cada estado, conhecido como ciclo de trabalho (duty cycle).

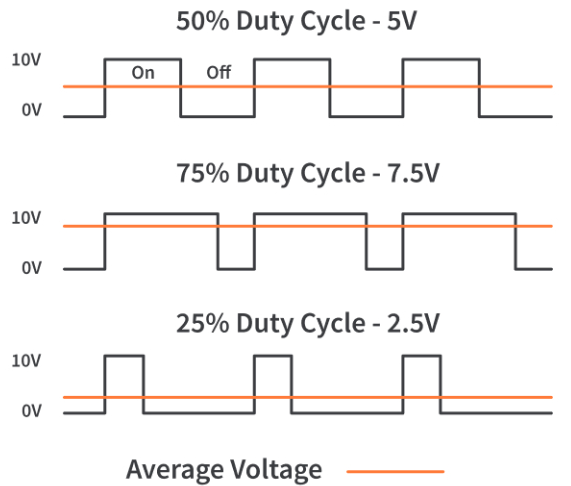

Duty Cycle (Ciclo de Trabalho):

O duty cycle representa a porcentagem de cada ciclo em que o sinal permanece no estado “ligado”. Por exemplo, um duty cycle de 50% significa que, durante metade do tempo, o sinal está em nível alto (ligado) e, durante a outra metade, está baixo (desligado). O resultado é uma média de 50% da tensão máxima sendo entregue à carga. Se o duty cycle for 75%, o dispositivo recebe 75% da tensão média – útil, por exemplo, para que um LED fique mais brilhante ou um motor rode mais rápido. O duty cycle é calculado assim:

Duty Cycle (%) = (Tempo ligado / Período total) × 100

Frequência:

Outro parâmetro essencial é a frequência, ou seja, quantos ciclos completos o sinal realiza por segundo. Para aplicações como controle de brilho de LEDs, uma frequência acima de 100 Hz evita a percepção de flickering pelo olho humano. Já para motores ou servos, diferentes frequências proporcionam respostas ideais de acordo com o projeto.

Mais detalhes:

A frequência da onda quadrada precisa ser suficientemente alta ao controlar os LEDs para obter o efeito de escurecimento adequado. Uma onda de ciclo de trabalho de 20% a 1 Hz será óbvia para seus olhos que está ligando e desligando, enquanto isso, um ciclo de trabalho de 20% a 100 Hz ou superior parecerá mais escuro do que totalmente ligado. Essencialmente, o período não pode ser muito grande se você deseja um efeito de escurecimento com os LEDs.

Você também pode usar a modulação por largura de pulso para controlar o ângulo de um servo motor conectado a algo mecânico como um braço de robô. Os servos possuem um eixo que gira para uma posição específica com base em sua linha de controle. Nossos servo motores têm um alcance de cerca de 180 graus.

Frequência/período são específicos para controlar um servo específico. Um servo motor típico espera ser atualizado a cada 20 ms com um pulso entre 1 ms e 2 ms, ou em outras palavras, entre um ciclo de trabalho de 5 e 10% em uma forma de onda de 50 Hz. Com um pulso de 1,5 ms, o servo motor estará na posição natural de 90 graus. Com um pulso de 1 ms,o servo estará na posição 0 graus e, com um pulso de 2 ms, o servo estará em 180 graus. Você pode obter toda a amplitude de movimento atualizando o servo com um valor intermediário.

Exemplo prático:

Quando se controla o brilho de um LED pelo PWM, se aplicarmos um duty cycle de 100%, o LED fica totalmente aceso; com 0%, completamente apagado. Duty cycles intermediários produzem níveis intermediários de brilho. Em frequências baixas, a oscilação entre ligado e desligado é perceptível. Em frequências altas, o olho enxerga apenas o brilho médio.

Com um LED RGB (vermelho, verde, azul), você pode controlar quanto de cada uma das três cores deseja na mistura de cores, escurecendo-as em várias quantidades.

Se todos os três estiverem acesos em quantidades iguais, o resultado será luz branca com brilho variável. O azul igualmente misturado com o verde resultará em azul-petróleo. Como exemplo um pouco mais complexo, tente ligar totalmente o vermelho, e ciclo de trabalho verde de 50% e azul totalmente desligado para obter uma cor laranja.

Muitas placas, como Arduino, facilitam a geração de PWM por software – em geral, usando funções como analogWrite() para definir rapidamente valores de duty cycle desejados.

Outro exemplo prático é o controle de buzzers, a frequência PWM é geralmente definida entre 1 kHz e 10 kHz, uma vez que a faixa de frequência audível na audição humana está normalmente entre 20 Hz e 20 kHz. Ajustar o ciclo de trabalho controlará o volume da campainha, mas um ciclo de trabalho de 50% normalmente produz um equilíbrio entre volume e distorção. Outra vez, é aconselhável verificar com o fabricante da campainha, pois a maioria dos projetos exige uma faixa de frequência estreita e específica. Um ciclo de trabalho de 50% é típico para produzir um som equilibrado.

O buzzer operando em um ciclo de trabalho de aproximadamente 15% à esquerda produz uma saída de som mais baixa em comparação com o buzzer à direita operando em um ciclo de trabalho de 50%.

Aplicações do PWM

O PWM é extremamente versátil e por isso encontra aplicações em diversas áreas. Entre os usos mais comuns e exemplos práticos, destacam-se:

• Controle de velocidade de motores DC e servos: O PWM permite variar a velocidade de motores simples ou definir a posição de eixos em servomotores (por exemplo, robótica e automação). Para servos padrão, o ângulo é fixado pelo tempo do pulso recebido a cada ciclo do PWM (normalmente a cada 20ms).
• Controle de luminosidade: O ajuste do brilho de LEDs e telas é feito variando o duty cycle. Em projetos de iluminação, displays e efeitos visuais, o PWM proporciona transições suaves de intensidade ou cor (em LEDs RGB, misturando as cores por PWM em cada canal).
• Carregadores de bateria: Regula-se a tensão aplicada durante o carregamento, melhorando eficiência e protegendo as baterias.
• Conversores de energia: Como em fontes chaveadas (SMPS), inversores e conversores DC-DC, onde o PWM regula a entrega de energia com alta eficiência.
• Comunicações: O PWM também pode ser utilizado para transmitir dados, modulando a largura dos pulsos como forma de codificação.
• Geração de efeitos sonoros: Fácil implementação de tons de áudio, por exemplo, em pequenos alto-falantes (buzzers), variando a frequência do PWM.

Além dessas aplicações, a técnica de PWM aparece em sistemas fotovoltaicos, automação residencial e industrial, e diversos tipos de conversores de energia, como os modelos Flyback e inversores de frequência.

Quais as vantagens de usar PWM

O uso do PWM apresenta várias vantagens em relação a outras técnicas de controle de potência:

1. Alta eficiência energética: Como o sinal permanece digital durante todo o percurso, há menos desperdício de energia, evitando aquecimento excessivo de componentes.
2. Precisão e flexibilidade: O PWM permite ajustes finos e dinâmicos, seja para LEDs, motores ou sistemas de áudio.
3. Simplicidade e economia: É possível gerar PWM facilmente tanto com microcontroladores (como Arduino, PIC e STM32) quanto com circuitos simples, como o famoso 555 timer.
4. Custo-benefício: A redução no consumo e no desperdício compensa o investimento em circuitos PWM em qualquer escala de projeto.
5. Versatilidade: A técnica se adapta desde pequenas cargas (LEDs ou alto-falantes) até motores industriais e sistemas de potência.
6. Baixa dissipação de calor: Por reduzir as perdas resistivas, os componentes sofrem menos e tendem a durar mais.

Como usar o PWM com Arduino Uno

Neste exemplo é ilustrado como aumentar e diminuir gradualmente o brilho de um LED conectado ao pino PWM do Arduino Uno (pino 9).

int ledPin = 9; // Pino PWM

void setup() {
  pinMode(ledPin, OUTPUT); // Define o pino como saída
}

void loop() {
  // Aumenta o brilho
  for (int brilho = 0; brilho <= 255; brilho++) {
    analogWrite(ledPin, brilho); // Envia sinal PWM
    delay(10); // Pequeno atraso para suavizar
  }

  // Diminui o brilho
  for (int brilho = 255; brilho >= 0; brilho--) {
    analogWrite(ledPin, brilho);
    delay(10);
  }
}

Neste exemplo o analogWrite() envia um sinal PWM entre 0 (0% de ciclo de trabalho) e 255 (100%). Você pode usar outros pinos PWM do Arduino Uno, tais como: 3, 5, 6, 9, 10 e 11.

Esse mesmo controle pode ser usado em motores, ventiladores, luzes etc.

Conclusão

A modulação por largura de pulso (PWM) é mais do que uma simples técnica de controle; é uma revolução na eletrônica moderna que combina eficiência, precisão e versatilidade. Possibilita desde ajustar o brilho de um LED ou a velocidade de um pequeno motor até otimizar o consumo em sistemas industriais e de energia.

Além de ser acessível e fácil de implementar, o PWM permite a iniciantes e profissionais transformar sinais digitais simples em controles analógicos sofisticados sem grande investimento. Se você quer experimentar na prática, um dos melhores caminhos é usar plataformas como Arduino para gerar sinais PWM e testar aplicações variadas: ajuste de LEDs, movimentação de servos ou até criação de efeitos sonoros. Compartilhe este conhecimento e continue acompanhando os avanços nesse fascinante universo da eletrônica!
