O multímetro é uma ferramenta essencial para quem trabalha com elétrica, mas ainda assim, ele é motivo de muitas dúvidas. Apesar de muitas pessoas afirmarem que sabem o que é o multímetro, a realidade é que, muitas vezes, as pessoas têm o conceito incorreto sobre a ferramenta. Por isso, elaboramos este artigo para esclarecer tudo sobre o assunto. Vamos explicar o que é multímetro e para que ele serve. Além disso, exploraremos as diferenças entre multímetros digitais e analógicos.

O que é multímetro?

O multímetro é um instrumento de medição utilizado para medir diferentes grandezas elétricas em circuitos e equipamentos. Ele é uma ferramenta versátil que combina várias funções em um único dispositivo, sendo utilizado para medir capacitância, corrente elétrica, tensão elétrica e resistência elétrica. Hoje em dia, o multímetro é amplamente usado tanto por profissionais como por amadores que trabalham com elétrica, eletrônica e manutenção.

Para que serve o multímetro?

O principal objetivo do multímetro é realizar medições precisas para diagnosticar problemas, avaliar o funcionamento de componentes e verificar a segurança de instalações elétricas. Dentre suas funções principais, destacam-se as medições de:

Capacitância

A capacitância é a capacidade de um componente de armazenar cargas elétricas. Essa medição é essencial para identificar falhas em capacitores, que são componentes fundamentais em circuitos eletrônicos.

Corrente Elétrica

A corrente elétrica representa o fluxo de elétrons que percorrem um circuito fechado. Saber medir a corrente é essencial para evitar sobrecargas e garantir o funcionamento correto de diferentes equipamentos.

Tensão Elétrica

A tensão elétrica, também chamada de diferença de potencial, mede a força com que os elétrons são empurrados entre dois pontos. Essa informação é crucial para evitar quedas de energia ou equipamentos subalimentados.

Resistência Elétrica

A resistência elétrica mede a oposição que um componente oferece ao fluxo de corrente elétrica. Ela também é uma propriedade que dissipa energia térmica, sendo fundamental para verificar a eficiência e a segurança dos circuitos.

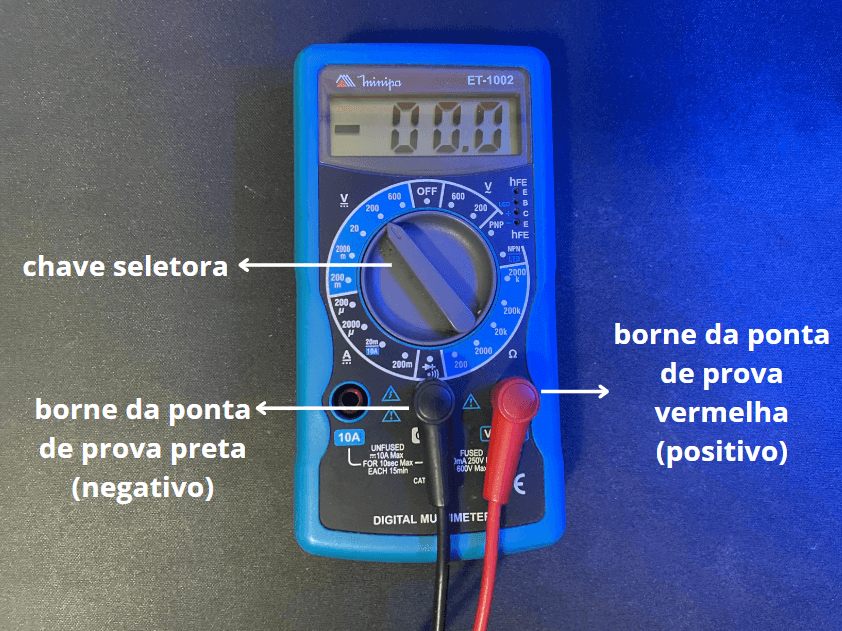

Como funciona o multímetro?

O multímetro funciona como um dispositivo que converte os sinais elétricos em valores mensuráveis que podem ser exibidos em uma tela ou indicador analógico. Ele usa sensores e circuitos internos para avaliar as grandezas elétricas e fornecer leituras em diferentes escalas.

Vamos simplificar seu uso em quatro etapas básicas:

1. Escolha a função que será medida (capacitância, corrente, tensão ou resistência).
2. Defina a escala apropriada para a medição selecionada.
3. Conecte as ponteiras aos pontos do circuito elétrico (atenção neste ponto, para cada tipo de função de medida a ponteira precisa ser colocada de maneira correta, confira neste artigo como usar o multímetro).
4. Leia o valor exibido no visor.

Tipos de multímetro

Existem dois principais tipos de multímetro disponíveis no mercado, cada um com características únicas que atendem a diferentes necessidades.

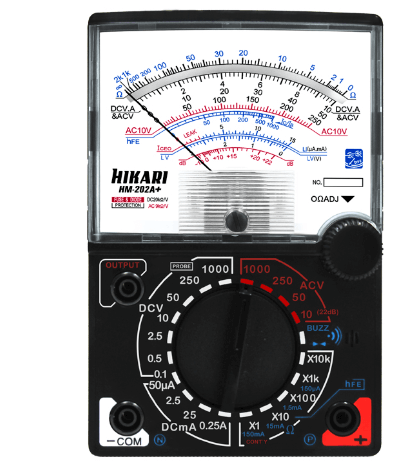

Multímetro Analógico

O multímetro analógico utiliza um ponteiro para indicar os valores medidos em uma escala graduada. Ele é mais adequado para medições contínuas, embora seja menos preciso e mais difícil de ler em comparação ao modelo digital. No entanto, muitos profissionais ainda o preferem devido à sua durabilidade e simplicidade.

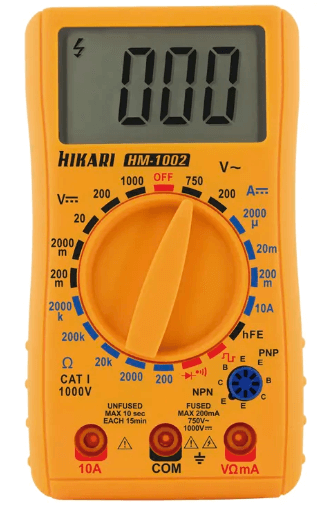

Multímetro Digital

O multímetro digital é mais moderno e popular, apresentando leituras digitais em um visor. Ele oferece maior precisão, facilidade de leitura e geralmente inclui funções extras, como medição de temperatura e continuidade. Sua versatilidade o torna ideal tanto para iniciantes quanto para profissionais experientes.

Cuidados antes de usar um multímetro

Antes de usar o multímetro, é essencial tomar algumas precauções para garantir a segurança e a precisão das medições:

• Sempre verifique se o equipamento está calibrado.
• Utilize ponteiras de boa qualidade para evitar leituras imprecisas.
• Certifique-se de selecionar a função e escala corretas antes de medir.
• Nunca teste componentes energizados, a menos que seja necessário e seguro.

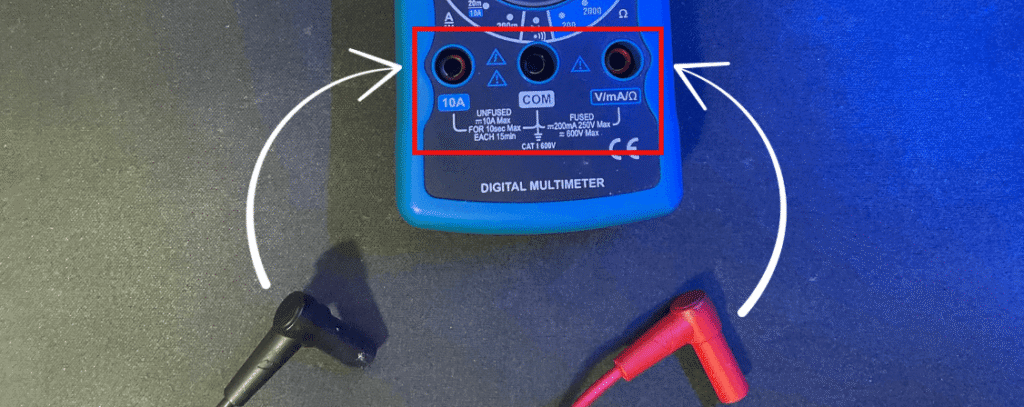

Como conectar as pontas de prova

Saber conectar corretamente as pontas de prova é essencial para o funcionamento seguro do multímetro:

• A ponta preta deve ser conectada ao terminal COM (comum).
• A ponta vermelha varia de acordo com a medição, sendo conectada ao terminal correspondente (VΩ para tensão/resistência ou A para corrente).
• Sempre siga o manual do fabricante, pois configurações incorretas podem danificar o aparelho ou gerar medições erradas.

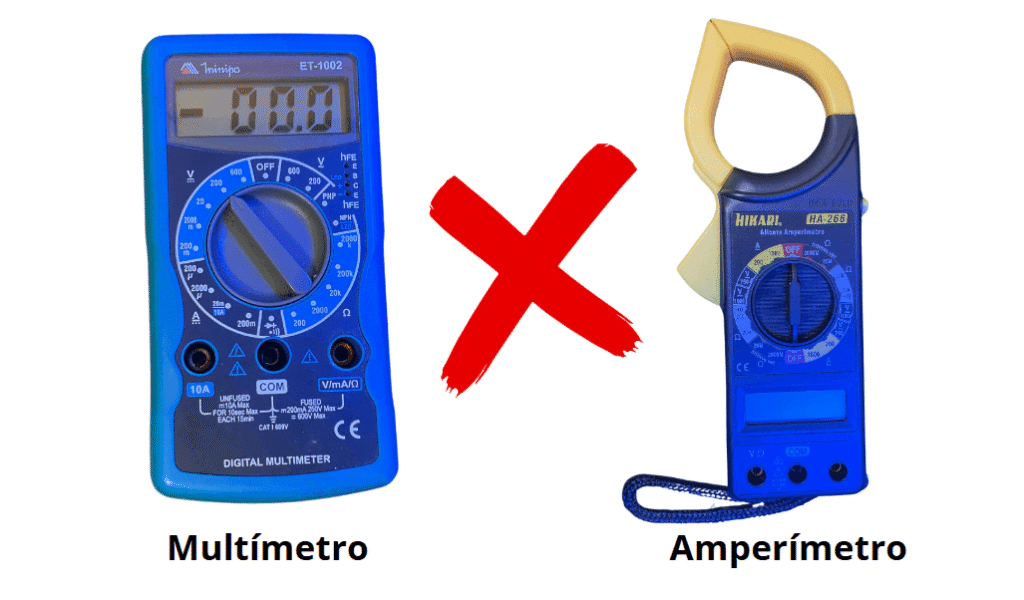

Qual a diferença entre o multímetro e o amperímetro?

Embora ambos os dispositivos sejam usados para medir valores em circuitos elétricos, eles possuem funções distintas.

• O amperímetro é projetado exclusivamente para medir a corrente elétrica.
• Já o multímetro combina essa e várias outras funções em um único instrumento, sendo mais versátil e ideal para diagnósticos completos de circuitos elétricos.

Resumo sobre o que é multímetro

O multímetro é um instrumento utilizado para medir diversos parâmetros elétricos, como capacitância, frequência de sinais alternados, temperatura, corrente, tensão e resistência elétrica.

Ele reúne as funções de diferentes equipamentos de medição, como o amperímetro, voltímetro e ohmímetro.

Esse aparelho pode ser classificado em dois tipos: analógico ou digital, de acordo com a maneira como exibe os valores medidos.

O amperímetro, por sua vez, é um instrumento específico para medir a intensidade da corrente elétrica que passa pelos circuitos.
